Заточка долбяка

Пост от: ТочкаЗаточки 9 февраля, 2017 Комментариев нет

Заточка долбяка

При заточке зуборезного долбяка используют те же методы, что и при затачивании фасонных модульных фрез. Отличие состоит в способе подачи фрезы к заготовке. Долбяк совершает возвратно-поступательные движения в вертикальной плоскости (так называемый двойной ход) и вращательное в горизонтальной и производит нарезку методом копирования профиля своего зуба.

Зуборезные долбяки бывают следующих видов:

  • прямозубые для нарезки цилиндрических прямозубых шестеренок,
  • косозубые — для колес с косыми зубьями,
  • и криволинейные (винтовым зубом).

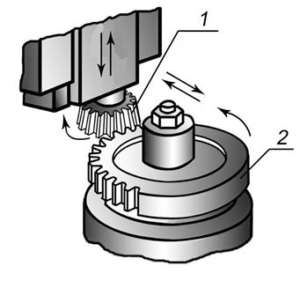

Работа долбяка
Отличия долбяка при нарезании зубьев колеса с внешним или внутренним зацеплением нет, отличие только в направлении движения.
Учитывая большое разнообразие профилей нарезаемых колес долбяком, а также возможность использования при этом универсальных фрезерных станков, данный вид фрез очень распространен.

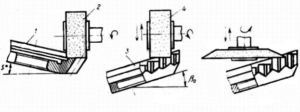

Современные методы заточки долбяка предполагают заточку передней поверхности:

  • коническими шлифовальными кругами по гиперболе, что позволяет затачивать режущие поверхности с большим передним углом. Заточка под большими углами, особенно при вершине, позволяет уменьшить усилия резанья.
  • заточка цилиндрическими кругами по эллипсу, позволяет увеличить ширину головки и ножки зуба.
  • возможно комбинированное затачивание: передняя поверхность шлифуется по эллипсу, а затем затачивается по гиперболе.
  • используется и плоскостное затачивание, когда прямозубые долбяки поворачивают на определенный угол (равный переднему углу) относительно поверхности круга.

Заточка долбяка

Профессиональный заточной центр «ТочкаЗаточки»

предлагает проковку, исправление геометрии и заточку долбяка или нарезание на них нового профиля.
Своевременное обслуживание долбяков и других фасонных фрез позволит увеличить срок их работы.
