Заточка дисковых пил

Заточка дисковых пил

В последнее время дисковые пилы с твердосплавными напайками или с напылением твердосплавной крошки вытесняют обычные пильные диски. Это объясняется тем, что такие диски более долговечны и могут работать с большими угловыми скоростями на твердых породах дерева, композитах и металлах. Также как и обычные диски при выборе диска с твердосплавными напайками нужно учитывать форму и количество зубьев, вид его заточки и угол наклона, а также где будет применяться. Если диск будет интенсивно использоваться, то обращайте внимание на наличие термокомпенсационными прорезей, подрезных боковых и промежуточных зубьев.

Что нужно учитывать при заточке диска?

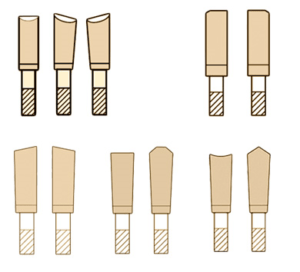

Геометрия зуба дисковой пилы.

Что нужно учитывать при заточке диска?

Если производится продольная распиловка древесины, то верх зуба может быть прямым, без наклона, а для переднего и заднего угла в пределах 15-25 градусов. Длина режущей кромки на 0,6-1,6 мм шире толщины диска. Также необходимо сформировать в дисках внутренние напряжения, для уменьшения бокового биения и повышения устойчивости. Вальцевание дисков также нужно проводить на станках, можно проковать диск и вручную специальным молотком по определенной схеме. При проверке используют линейку и измеряют величину просвета. Он может быть от 0,3-0,5 мм до 1,6-1,8 мм в зависимости от диаметра диска и предполагаемой скорости резанья. Также проверяются боковые биения пилы.

Схема затачивания дисковых пил.

Черновая обработка зуба производится карборундовыми кругами, а чистовая и доводочная заточка — алмазными. Обязательное условие – непрерывное охлаждение. Основная заточка может вестись по задней грани, а вспомогательная, если необходимо – по передней грани. Обработка может вестись в следующей последовательности:

• основная по задней грани стальной части зуба, угол заточки +6,
• чистовая по твердосплавной пластине — углол +2,
• доводка угла резанья.
• для обеспечения заднего угла возможно затачивание задней грани по одной из кривых архимедовой, логарифмической или по дуге из смещенного центра.

Сколько раз может затачиваться дисковая пила с напайками?

Сколько раз может затачиваться дисковая пила с напайками? Зависит от качества сплава пластины, соблюдения технологии при работе, технического состояния оборудования, во время ли производится заточка и на каком оборудовании: затачивание вручную, используется полуавтомат или автоматический станок. На хорошем заточном станке возможно до 25 раз затачивать диск с сохранением геометрии зуба, на полуавтоматах ресурс пилы снижается почти вдвое.

При ручной заточке предполагается,

что Вы не вручную напильником или наждаком точите каждый зуб диска, а управляете в ручную заточным кругом или пилой, отлавливая сотые доли миллиметра на припуск:

• необходимо выдерживать правило – высота каждого зуба относительно центра пилы одинакова,
• проверять паспортные значения углов заточки с реальными, так как возможны расхождения, главное попасть в угол, тогда расход твердосплавной пластины при затачивании будет минимальным. Пользуйтесь угломерами. Можно использовать маркер. Если попали в угол, то слой маркера равномерно исчезнет при заточке, если нет-корректируйте поворот заточного круга.
• соблюдайте параллельность передней и задней поверхности, чтобы не изменялся угол, не нарушалась геометрия зуба и свойства резания пилы.
• если не требуется интенсивная работа с диском или только подправляете, можно обойтись заточкой только переднего угла. Если ремонтируете пилу, то нужно формировать всю геометрию зуба.
